به طور کلی کابلهای زمینی (مفتولی) دو رشته خراسان افشارنژاد به دستهای از کابلها گفته میشود که از یک هادی مسی مفتولی به عنوان رسانا و پوشش عایق پلیمری از نوع PVC برای هر رشته، به همراه غلاف بیرونی از PVC تشکیل میشوند.
به دلیل ساختار مقاوم و غیر قابل انعطاف، این کابلها مناسب استفاده در مسیرهای ثابت زیر زمین، داخل کانالها، تابلوهای برق و سیستمهای توزیع برق در فضاهای خشک و مرطوب میباشند.
به صورت کلی کابلهای زمینی دو رشته خراسان افشارنژاد بر اساس مشخصات فنی و ساختاری، با نام کابلهای NYY شناخته میشوند که این حروف نماد:
N : هادی مسی مفتولی مطابق استاندارد VDE آلمان
Y : نشاندهنده عایق پی وی سی برای هر رشته
Y : نشاندهنده غلاف نهایی از جنس پی وی سی برای کل کابل
این نوع کابلها با دارا بودن دو رشته مجزا، معمولاً برای انتقال جریان برق در سیستمهای تکفاز، تغذیه تجهیزات ثابت، روشنایی معابر و سیستمهای توزیع برق داخلی مورد استفاده قرار میگیرند.
کابلهای زمینی دو رشته خراسان افشارنژاد بر اساس ولتاژ کاری در دامنه 0.6/1 کیلوولت طراحی و تولید میشوند که مناسب مصارف فشار ضعیف در پروژههای مسکونی، صنعتی و عمرانی میباشند.
ساختار کلی کابل زمینی 2 رشته خراسان افشارنژاد
کابلهای زمینی (مفتولی) دو رشته خراسان افشارنژاد در سطح مقطعهای مختلف از (1.5 الی 400) میلیمتر مربع، بسته به نوع کاربرد و میزان جریان عبوری در پروژههای گوناگون مورد استفاده قرار میگیرند.
ساختار کلی این کابلها شامل دو هادی مسی مفتولی بهصورت تکسیم با سطح مقطع یکنواخت میباشد که هر کدام دارای عایق از جنس PVC بوده و در نهایت با یک غلاف بیرونی پی وی سی پوشانده میشوند. بهعنوان مثال کابل دو رشته 1.5 از دو سیم مسی مفتولی با قطر حدود 1.38 میلیمتر و کابل دو رشته 400 شامل دو هادی مفتولی به قطر حدودی 23 میلیمتر ساخته میشود.
ساختار کلی: CU/PVC/PVC
عایق: PVC/C
غلاف نهایی: PVC/ST5
حداکثر تحمل دمای عایق در هنگام اتصال کوتاه: 160 درجه سانتیگراد
تحمل دما: بین ۵ تا ۷۰ درجه سانتیگراد با بهرهگیری از عایق و غلاف PVC، مناسب استفاده در زیر زمین، کانالها، تابلوها و مسیرهای نصب ثابت در شرایط محیطی مختلف.
کاربرد های کابل زمینی 2 رشته خراسان افشارنژاد
- انتقال برق در سیستمهای تکفاز
- نصب در زیر زمین، کانالها و سینیهای کابلکشی
- استفاده در تابلوهای برق و مراکز توزیع
- مناسب برای سیستمهای روشنایی معابر و خیابانها
- کاربرد در پروژههای ساختمانی، عمرانی و صنعتی
- انتقال برق به تجهیزات ثابت در فضاهای باز و بسته
- استفاده در سیستمهای تهویه، پمپها و موتورهای تکفاز
- مناسب برای مناطق خشک، مرطوب و نیمهمرطوب با نصب ثابت
- کاربرد در تأسیسات برق شهری و روستایی
- قابل استفاده در تأسیسات کشاورزی و کارگاهها
استاندارد های کابل زمینی 2 رشته خراسان افشارنژاد
استاندارد IEC 60227 که توسط کمیسیون بین المللی الکتروتکنیکی (IEC) تدوین شده است
که مشخصات کلی سیم وکابل های عایق پلی وینیل کلراید تا ولتاژ نامی تا 450/750 ولت شامل می شود
استاندارد IEC 60228 جهت بررسی رسانای سیم های عایق با سطح مطقع 0.5 میلیمتر تا 2 میلیمتر مربع می باشد.
استاندارد ISIRI 607 بر اساس استاندارد برق ملی ایران است که به معنی متناسب سازی رنگ سیم با توجه به کاربرد آن در صنایع مورد استفاده مشخص می شود.
استاندارد DIN VDE 0271 نشان دهنده استاندارد های لایه های موجود جنس و عایق ها و نوع ساخت سیم های افشان را نشان می دهد
علت انتخاب کابل زمینی 2 رشته خراسان افشارنژاد
1. سابقه 50 ساله تولید سیم و کابل
2. معروف ترین و قابل اعتماد ترین برند کشور
3. استفاده از مواد اولیه با کیفیت و استاندارد
4. استفاده از هادی مس با درجه خلوص بالاتر از ۹8.9
5. بهترین دامنه حرارتی دمای کاری
6. تعداد تارهای مسی و ضخامت استاندارد نسبت به دیگر سیم های افشان
7. استفاده از دستگاه های بروز و استاندارد جهت تولید سیم کابل ها
8. کامل ترین رنگ بندی عایق های پی وی سی بر اساس استاندارد
مزایای خرید کابل زمینی 2 رشته از شرکت جهان کابل آرکا
1. نمایندگی رسمی و انحصاری محصولات خراسان افشارنژاد
2. تضمین اصالت کالا
3. تضمین پایین ترین قیمت کالا
4. تضمین تامین محصولات
5. مشاوره رایگان با کارشناسان فنی
6. ثبت سفارش آنلاین و آسان
7. ارائه فاکتور رسمی جهت شرکت ها
8. ارسال محصولات به تمامی نقاط کشور
دیتاشیت به همراه تصاویرکابل زمینی دو رشته خراسان افشارنژاد
کابل زمینی 1.5×2 خراسان افشارنژاد
| سایز کابل : | 2 x1.5 |
|---|---|
| نام کارخانه ی تولید کننده : | شرکت صنعتی الکتریک خراسان (افشارنژاد) |
| نوع کابل : | مس با عایق پی وی سی و روکش پی وی سی |
| کلاس کابل : | کلاس 1گرد و ولتاژ پایین |
| استاندارد اروپا : | IEC 60502-1 |
| استانداردایران : | ISIRI 3569-1 |
| استانداردهادی : | ISIRI 3084 |
| جنس تشکیل دهنده : | مس انیل شده ( مس قابل خمش) |
| حالت مقطع اسمی فاز : | 1 x 1.5mm2 |
| حالت مقطع اسمی نول : | 1 x 1.5mm2 |
| حالت مقطع اسمی زمین : | 0mm2 |
| تعداد و اندازه فاز سیم: | 1*1.37mm |
| تعداد و اندازه نول سیم: | 1*1.37mm |
| تعداد و اندازه سیم زمین : | 0mm |
| حالت : | گرد |
| جنس عایق : | پی وی سی فشرده شده |
| قطر عایق فاز: | 0/8mm |
| قطر عایق نول: | 0/8mm |
| رنگ عایق : | مشکی ,آبی |
| جنس روکش : | پی وی سی فشرده |
| رنگ روکش : | مشکی |
| قطر تقریبی کابل : | 11/54mm |
| وزن کابل : | 190 |
| نوع بسته بندی : | قرقره |
| ولتاژ مجاز : | 0.6/1کیلو ولت |
| فرکانس : | 50هرتز |
| مقاومت فاز/نول : | 12/1اهم بر کیلومتر |
| اتصال کوتاه : | 0/1کیلوآمپر در 5 ثانیه |
| ولتاژ کابل در هنگام آزمایش : | 4000ولت |
| دمای عایق در هنگام آزمایش : | 160درجه سانتی گراد |
| دمای بالای هادی عایق در هنگام آزمایش : | 70درجه سانتی گراد |
| دمای پایین هادی عایق در هنگام آزمایش : | 30درجه سانتی گراد زیرصفر |
| امکان خود خاموش کنی : | IEC60332-1-2 |
| مقاوم در برابر نور خورشید : | UL 1581 Section 1200 |
کابل زمینی 1.5×2 خراسان افشارنژاد
YY-O-2×/Power-Cable-2×1.5-(N)YY-O-copy.webp)
YY-O-2×/2×1.5-(1).webp)
YY-O-2×/2×1.5-(2).webp)
YY-O-2×/2×1.5-(3).webp)
کابل زمینی 2.5×2 خراسان افشارنژاد
| سایز کابل : | 2 x2.5 |
|---|---|
| نام کارخانه ی تولید کننده : | شرکت صنعتی الکتریک خراسان (افشارنژاد) |
| نوع کابل : | مس با عایق پی وی سی و روکش پی وی سی |
| کلاس کابل : | کلاس 1گرد و ولتاژ پایین |
| استاندارد اروپا : | IEC 60502-1 |
| استانداردایران : | ISIRI 3569-1 |
| استانداردهادی : | ISIRI 3084 |
| جنس تشکیل دهنده : | مس انیل شده ( مس قابل خمش) |
| حالت مقطع اسمی فاز : | 1 x 2.5mm2 |
| حالت مقطع اسمی نول : | 1 x 2.5mm2 |
| حالت مقطع اسمی زمین : | 0mm2 |
| تعداد و اندازه فاز سیم: | 1*1.75mm |
| تعداد و اندازه نول سیم: | 1*1.75mm |
| تعداد و اندازه سیم زمین : | 0mm |
| حالت : | گرد |
| جنس عایق : | پی وی سی فشرده شده |
| قطر عایق فاز: | 0/8mm |
| قطر عایق نول: | 0/8mm |
| رنگ عایق : | مشکی ,آبی |
| جنس روکش : | پی وی سی فشرده |
| رنگ روکش : | مشکی |
| قطر تقریبی کابل : | 12/3mm |
| وزن کابل : | 229 |
| نوع بسته بندی : | قرقره |
| ولتاژ مجاز : | 0.6/1کیلو ولت |
| فرکانس : | 50هرتز |
| مقاومت فاز/نول : | 7/41اهم بر کیلومتر |
| اتصال کوتاه : | 0/1کیلوآمپر در 5 ثانیه |
| ولتاژ کابل در هنگام آزمایش : | 4000ولت |
| دمای عایق در هنگام آزمایش : | 160درجه سانتی گراد |
| دمای بالای هادی عایق در هنگام آزمایش : | 70درجه سانتی گراد |
| دمای پایین هادی عایق در هنگام آزمایش : | 30درجه سانتی گراد زیرصفر |
| امکان خود خاموش کنی : | IEC60332-1-2 |
| مقاوم در برابر نور خورشید : | UL 1581 Section 1200 |
کابل زمینی 2.5×2 خراسان افشارنژاد
YY-O-2×/Power-Cable-2×2.5-(N)YY-O-copy.webp)
YY-O-2×/2×2.5-(1).webp)
YY-O-2×/2×2.5-(2).webp)
YY-O-2×/2×2.5-(3).webp)

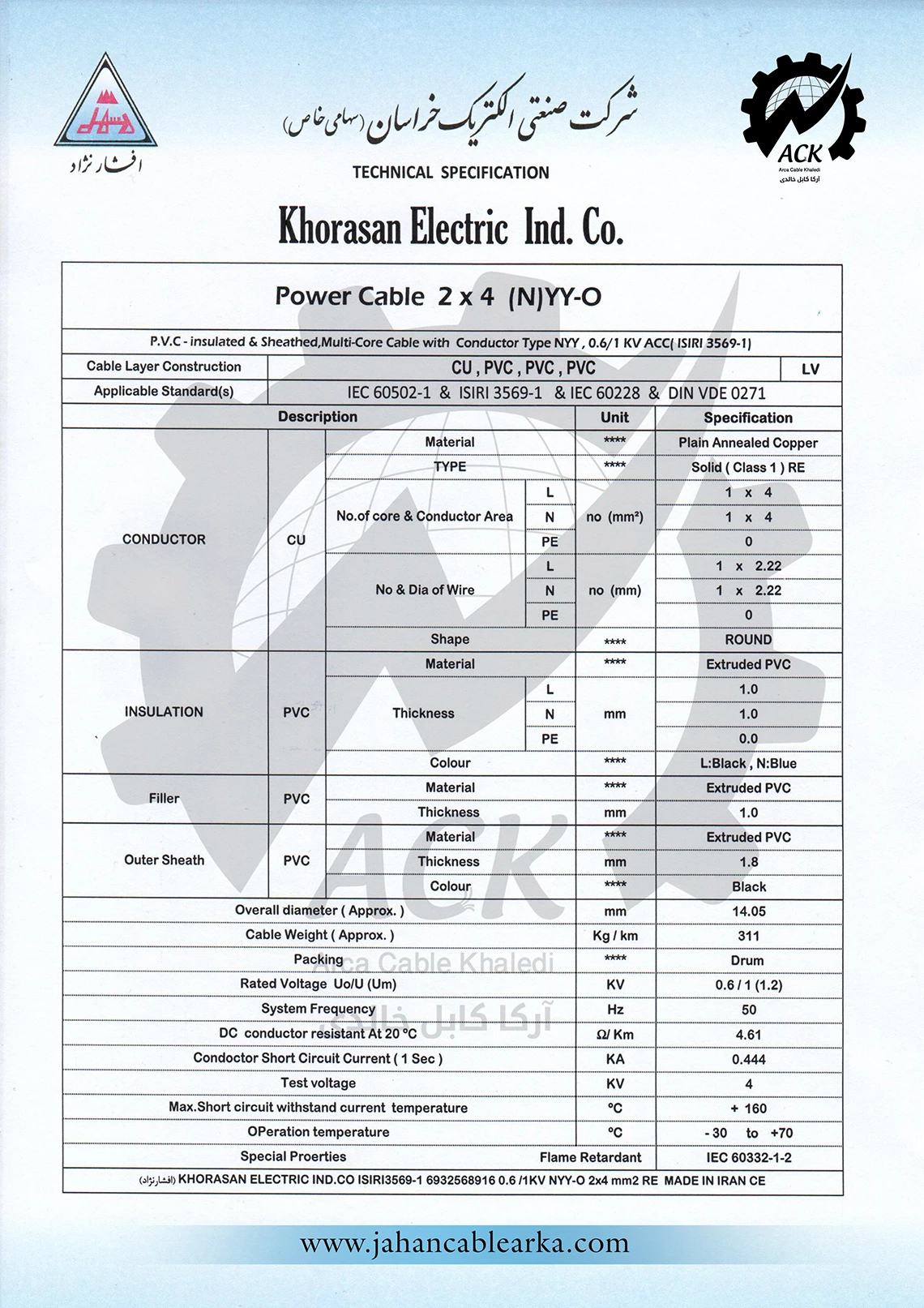

کابل زمینی 4×2 خراسان افشارنژاد
| سایز کابل : | 2 x4 |
|---|---|
| نام کارخانه ی تولید کننده : | شرکت صنعتی الکتریک خراسان (افشارنژاد) |
| نوع کابل : | مس با عایق پی وی سی و روکش پی وی سی |
| کلاس کابل : | کلاس 1گردو ولتاژ پایین |
| استاندارد اروپا : | IEC 60502-1 |
| استانداردایران : | ISIRI 3569-1 |
| استانداردهادی : | ISIRI 3084 |
| جنس تشکیل دهنده : | مس انیل شده ( مس قابل خمش) |
| حالت مقطع اسمی فاز : | 1 x 4mm2 |
| حالت مقطع اسمی نول : | 1 x 4mm2 |
| حالت مقطع اسمی زمین : | 0mm2 |
| تعداد و اندازه فاز سیم: | 1*2.22mm |
| تعداد و اندازه نول سیم: | 1*2.22mm |
| تعداد و اندازه سیم زمین : | 0mm |
| حالت : | گرد |
| جنس عایق : | پی وی سی فشرده شده |
| قطر عایق فاز: | 1/0mm |
| قطر عایق نول: | 1/0mm |
| رنگ عایق : | مشکی ,آبی |
| جنس روکش : | پی وی سی فشرده |
| رنگ روکش : | مشکی |
| قطر تقریبی کابل : | 14/05mm |
| وزن کابل : | 311 |
| نوع بسته بندی : | قرقره |
| ولتاژ مجاز : | 0.6/1کیلو ولت |
| فرکانس : | 50هرتز |
| مقاومت فاز/نول : | 4.61اهم بر کیلومتر |
| اتصال کوتاه : | 0/2کیلوآمپر در 5 ثانیه |
| ولتاژ کابل در هنگام آزمایش : | 4000ولت |
| دمای عایق در هنگام آزمایش : | 160درجه سانتی گراد |
| دمای بالای هادی عایق در هنگام آزمایش : | 70درجه سانتی گراد |
| دمای پایین هادی عایق در هنگام آزمایش : | 30درجه سانتی گراد زیرصفر |
| امکان خود خاموش کنی : | IEC60332-1-2 |
| مقاوم در برابر نور خورشید : | UL 1581 Section 1200 |
کابل زمینی 4×2 خراسان افشارنژاد
YY-O-2×/Power-Cable-2×4-(N)YY-O-copy.webp)
YY-O-2×/2×4-(1).webp)
YY-O-2×/2×4-(3).webp)
کابل زمینی 6×2 خراسان افشارنژاد
| سایز کابل : | 2 x6 |
|---|---|
| نام کارخانه ی تولید کننده : | شرکت صنعتی الکتریک خراسان (افشارنژاد) |
| نوع کابل : | مس با عایق پی وی سی و روکش پی وی سی |
| کلاس کابل : | کلاس 1گرد و ولتاژ پایین |
| استاندارد اروپا : | IEC 60502-1 |
| استانداردایران : | ISIRI 3569-1 |
| استانداردهادی : | ISIRI 3084 |
| جنس تشکیل دهنده : | مس انیل شده ( مس قابل خمش) |
| حالت مقطع اسمی فاز : | 1 x 6mm2 |
| حالت مقطع اسمی نول : | 1 x 6mm2 |
| حالت مقطع اسمی زمین : | 0mm2 |
| تعداد و اندازه فاز سیم: | 1*2.72mm |
| تعداد و اندازه نول سیم: | 1*2.72mm |
| تعداد و اندازه سیم زمین : | 0mm |
| حالت : | گرد |
| جنس عایق : | پی وی سی فشرده شده |
| قطر عایق فاز: | 1/0mm |
| قطر عایق نول: | 1/0mm |
| رنگ عایق : | مشکی ,آبی |
| جنس روکش : | پی وی سی فشرده |
| رنگ روکش : | مشکی |
| قطر تقریبی کابل : | 15/05mm |
| وزن کابل : | 379 |
| نوع بسته بندی : | قرقره |
| ولتاژ مجاز : | 0.6/1کیلو ولت |
| فرکانس : | 50هرتز |
| مقاومت فاز/نول : | 3/08اهم بر کیلومتر |
| اتصال کوتاه : | 0/1کیلوآمپر در 5 ثانیه |
| ولتاژ کابل در هنگام آزمایش : | 4000ولت |
| دمای عایق در هنگام آزمایش : | 160درجه سانتی گراد |
| دمای بالای هادی عایق در هنگام آزمایش : | 70درجه سانتی گراد |
| دمای پایین هادی عایق در هنگام آزمایش : | 30درجه سانتی گراد زیرصفر |
| امکان خود خاموش کنی : | IEC60332-1-2 |
| مقاوم در برابر نور خورشید : | UL 1581 Section 1200 |
کابل زمینی 6×2 خراسان افشارنژاد
YY-O-2×/Power-Cable-2×6-(N)YY-O-copy.webp)
YY-O-2×/2×6-(2).webp)
YY-O-2×/2×6-(1).webp)
YY-O-2×/2×6-(3).webp)
کابل زمینی 10×2 خراسان افشارنژاد
| سایز کابل : | 2 x10 |
|---|---|
| نام کارخانه ی تولید کننده : | شرکت صنعتی الکتریک خراسان (افشارنژاد) |
| نوع کابل : | مس با عایق پی وی سی و روکش پی وی سی |
| کلاس کابل : | کلاس 1گرد و ولتاژ پایین |
| استاندارد اروپا : | IEC 60502-1 |
| استانداردایران : | ISIRI 3569-1 |
| استانداردهادی : | ISIRI 3084 |
| جنس تشکیل دهنده : | مس انیل شده ( مس قابل خمش) |
| حالت مقطع اسمی فاز : | 1 x 10mm2 |
| حالت مقطع اسمی نول : | 1 x 10mm2 |
| حالت مقطع اسمی زمین : | 0mm2 |
| تعداد و اندازه فاز سیم: | 1*3.52mm |
| تعداد و اندازه نول سیم: | 1*3.52mm |
| تعداد و اندازه سیم زمین : | 0mm |
| حالت : | گرد |
| جنس عایق : | پی وی سی فشرده شده |
| قطر عایق فاز: | 1/0mm |
| قطر عایق نول: | 1/0mm |
| رنگ عایق : | مشکی ,آبی |
| جنس روکش : | پی وی سی فشرده |
| رنگ روکش : | مشکی |
| قطر تقریبی کابل : | 16/74mm |
| وزن کابل : | 505 |
| نوع بسته بندی : | قرقره |
| ولتاژ مجاز : | 0.6/1کیلو ولت |
| فرکانس : | 50هرتز |
| مقاومت فاز/نول : | 1/83اهم بر کیلومتر |
| اتصال کوتاه : | 0/5کیلوآمپر در 5 ثانیه |
| ولتاژ کابل در هنگام آزمایش : | 4000ولت |
| دمای عایق در هنگام آزمایش : | 160درجه سانتی گراد |
| دمای بالای هادی عایق در هنگام آزمایش : | 70درجه سانتی گراد |
| دمای پایین هادی عایق در هنگام آزمایش : | 30درجه سانتی گراد زیرصفر |
| امکان خود خاموش کنی : | IEC60332-1-2 |
| مقاوم در برابر نور خورشید : | UL 1581 Section 1200 |
کابل زمینی 10×2 خراسان افشارنژاد
YY-O-2×/Power-Cable-2×10-(N)YY-O-copy.webp)
YY-O-2×/2×10-(1).webp)
کابل زمینی 16×2 خراسان افشارنژاد
| سایز کابل : | 2 x16 |
|---|---|
| نام کارخانه ی تولید کننده : | شرکت صنعتی الکتریک خراسان (افشارنژاد) |
| نوع کابل : | مس با عایق پی وی سی و روکش پی وی سی |
| کلاس کابل : | کلاس 2 گرد و ولتاژ پایین |
| استاندارد اروپا : | IEC 60502-1 |
| استانداردایران : | ISIRI 3569-1 |
| استانداردهادی : | ISIRI 3084 |
| جنس تشکیل دهنده : | مس انیل شده ( مس قابل خمش) |
| حالت مقطع اسمی فاز : | 1 x 16mm2 |
| حالت مقطع اسمی نول : | 1 x 16mm2 |
| حالت مقطع اسمی زمین : | 0mm2 |
| تعداد و اندازه فاز سیم: | 7*1.68mm |
| تعداد و اندازه نول سیم: | 7*1.68mm |
| تعداد و اندازه سیم زمین : | 0mm |
| حالت : | گرد |
| جنس عایق : | پی وی سی فشرده شده |
| قطر عایق فاز: | 1/0mm |
| قطر عایق نول: | 1/0mm |
| رنگ عایق : | مشکی ,آبی |
| جنس روکش : | پی وی سی فشرده |
| رنگ روکش : | مشکی |
| قطر تقریبی کابل : | 19/8mm |
| وزن کابل : | 721 |
| نوع بسته بندی : | قرقره |
| ولتاژ مجاز : | 0.6/1کیلو ولت |
| فرکانس : | 50هرتز |
| مقاومت فاز/نول : | 1/15اهم بر کیلومتر |
| اتصال کوتاه : | 0/8کیلوآمپر در 5 ثانیه |
| ولتاژ کابل در هنگام آزمایش : | 4000ولت |
| دمای عایق در هنگام آزمایش : | 160درجه سانتی گراد |
| دمای بالای هادی عایق در هنگام آزمایش : | 70درجه سانتی گراد |
| دمای پایین هادی عایق در هنگام آزمایش : | 30درجه سانتی گراد زیرصفر |
| امکان خود خاموش کنی : | IEC60332-1-2 |
| مقاوم در برابر نور خورشید : | UL 1581 Section 1200 |
کابل زمینی 16×2 خراسان افشارنژاد
YY-O-2×/Power-Cable-2×16-(N)YY-O-copy.webp)
YY-O-2×/2×16-(1).webp)
YY-O-2×/2×16-(2).webp)
