کابلهای شیلددار (N)YSLCY خراسان افشارنژاد به دستهای از کابلهای کنترل و فرمان انعطافپذیر گفته میشود که از هادیهای مسی افشان با عایق PVC، روکش میانی PVC و شیلد بافته شده از سیمهای مسی قلعاندود (Copper Braid Shield) تشکیل میشوند. این کابلها در نهایت با غلاف خارجی PVC پوشش داده میشوند.
وجود شیلد بافته مسی در این کابلها باعث کاهش تداخلات الکترومغناطیسی (EMI) و حفاظت از سیگنالهای کنترلی در برابر نویزهای محیطی میشود. به همین دلیل، این کابلها بهطور ویژه در سیستمهای اتوماسیون صنعتی، تجهیزات اندازهگیری و ابزار دقیق، و خطوط فرمان مورد استفاده قرار میگیرند.
کابلهای (N)YSLCY به صورت انعطافپذیر تولید میشوند و مناسب نصب ثابت یا متحرک با تنش مکانیکی متوسط، در محیطهای خشک یا مرطوب و همچنین در فضاهای داخلی صنعتی هستند.
این کابلها بر اساس استاندارد VDE آلمان با حروف اختصاری زیر معرفی میشوند:
N : هادی مسی مطابق استاندارد VDE آلمان
Y : عایق داخلی از جنس PVC
S : شیلد بافته شده از مس قلعاندود (Braid Screen)
L : کابل کنترل (Control Cable)
C : غلاف میانی PVC
Y : غلاف نهایی PVC
کاربرد اصلی کابلهای شیلددار (N)YSLCY در انتقال سیگنالهای کنترلی و فرمان، جلوگیری از اختلالات ناشی از میدانهای الکتریکی و مغناطیسی و تضمین عملکرد صحیح سیستمهای حساس صنعتی میباشد.
ساختار کلی کابل افشان شیلددار خراسان افشارنژاد
کابلهای افشان شیلددار خراسان افشارنژاد در سایزهای متنوع از سطح مقطع 0.5 تا 25 میلیمتر مربع (بسته به تعداد رشتهها و نوع کاربرد) تولید میشوند و در پروژههای صنعتی و اتوماسیون، برای انتقال سیگنالهای فرمان و کنترلی مورد استفاده قرار میگیرند.
ساختار کلی این کابلها شامل هادیهای مسی افشان (انعطافپذیر)، عایق از جنس پی وی سی (PVC)، روکش میانی PVC، شیلد مسی بافتهشده (Copper Braid Shield) و غلاف نهایی از جنس PVC میباشد. وجود شیلد مسی باعث کاهش نویز و تداخلات الکترومغناطیسی (EMI) شده و انتقال سیگنالها را با دقت و ایمنی بیشتری تضمین میکند.
به عنوان مثال، در کابل افشان شیلددار 2×0.75 از دو هادی افشان مسی با قطر تقریبی 0.98 mm استفاده میشود و در کابلهای با مقطع بزرگتر مانند 25 میلیمتر مربع، قطر هر هادی به بیش از 4.5 mm میرسد. انعطافپذیری بالای این کابلها، نصب آنها را در مسیرهای متحرک یا ثابت آسان میسازد.
ساختار کلی: CU/PVC/OSCR/PVC
- هادی (Conductor): مس افشان (Class 5)
- عایق (Insulation): PVC/C
- شیلد (Shield): بافت مسی قلعاندود (Copper Braid)
- غلاف نهایی (Sheath): PVC/ST5
حداکثر تحمل دمای عایق در هنگام اتصال کوتاه: 160 درجه سانتیگراد
تحمل دما: از 5- تا 70 درجه سانتیگراد، با عایق و غلاف از جنس PVC، مناسب نصب در محیطهای خشک یا مرطوب، کانالهای کابلکشی، تابلوهای برق، سیستمهای کنترلی و تجهیزات حساس صنعتی.
کاربرد های کابل افشان شیلددار خراسان افشارنژاد
- سیستمهای اتوماسیون صنعتی
- انتقال سیگنالهای کنترلی در خطوط تولید و ماشینآلات
- استفاده در PLCها و سیستمهای ابزار دقیق
- محافظت در برابر نویز (EMI/RFI)
- مناسب برای محیطهایی با تجهیزات الکتریکی سنگین
- کاهش تداخلات ناشی از موتورهای الکتریکی، اینورترها و دستگاههای فرکانس بالا
- سیستمهای اندازهگیری و ابزار دقیق
- انتقال دادههای حساس و آنالوگ بدون افت کیفیت
- تضمین دقت در سیستمهای مانیتورینگ و کنترل فرایند
- شبکههای کنترلی و فرمان
- در تابلوهای برق صنعتی و سیستمهای کنترل فرآیند
- ارتباط بین سنسورها، عملگرها و مراکز کنترل
- تجهیزات صوتی و تصویری صنعتی
- انتقال سیگنالهای صوتی و تصویری در محیطهای دارای تداخل الکترومغناطیسی
- نصب در محیطهای داخلی و نیمهصنعتی
- مناسب نصب ثابت یا متحرک با تنش مکانیکی متوسط
- استفاده در فضاهای خشک یا مرطوب (غیرخوردنده و بدون تابش مستقیم خورشید)
- کاربردهای خاص
- اتاقهای کنترل و مانیتورینگ
- تجهیزات پزشکی و آزمایشگاهی
- سیستمهای ارتباطی و پردازش داده حساس
استاندارد های کابل افشان شیلددار خراسان افشارنژاد
استاندارد IEC 60227 که توسط کمیسیون بین المللی الکتروتکنیکی (IEC) تدوین شده است
که مشخصات کلی سیم وکابل های عایق پلی وینیل کلراید تا ولتاژ نامی تا 450/750 ولت شامل می شود
استاندارد IEC 60228 جهت بررسی رسانای سیم های عایق با سطح مطقع 0.5 میلیمتر تا 2 میلیمتر مربع می باشد.
استاندارد ISIRI 607 بر اساس استاندارد برق ملی ایران است که به معنی متناسب سازی رنگ سیم با توجه به کاربرد آن در صنایع مورد استفاده مشخص می شود.
استاندارد DIN VDE 0271 نشان دهنده استاندارد های لایه های موجود جنس و عایق ها و نوع ساخت سیم های افشان را نشان می دهد
علت انتخاب کابل افشان شیلددار خراسان افشارنژاد
1. سابقه 50 ساله تولید سیم و کابل
2. معروف ترین و قابل اعتماد ترین برند کشور
3. استفاده از مواد اولیه با کیفیت و استاندارد
4. استفاده از هادی مس با درجه خلوص بالاتر از ۹8.9
5. بهترین دامنه حرارتی دمای کاری
6. تعداد تارهای مسی و ضخامت استاندارد نسبت به دیگر سیم های افشان
7. استفاده از دستگاه های بروز و استاندارد جهت تولید سیم کابل ها
8. کامل ترین رنگ بندی عایق های پی وی سی بر اساس استاندارد
مزایای خرید کابل افشان شیلددار خراسان افشارنژاد از شرکت جهان کابل آرکا
1. نمایندگی رسمی و انحصاری محصولات خراسان افشارنژاد
2. تضمین اصالت کالا
3. تضمین پایین ترین قیمت کالا
4. تضمین تامین محصولات
5. مشاوره رایگان با کارشناسان فنی
6. ثبت سفارش آنلاین و آسان
7. ارائه فاکتور رسمی جهت شرکت ها
8. ارسال محصولات به تمامی نقاط کشور
دیتاشیت به همراه تصاویر کابل افشان شیلددار خراسان افشارنژاد

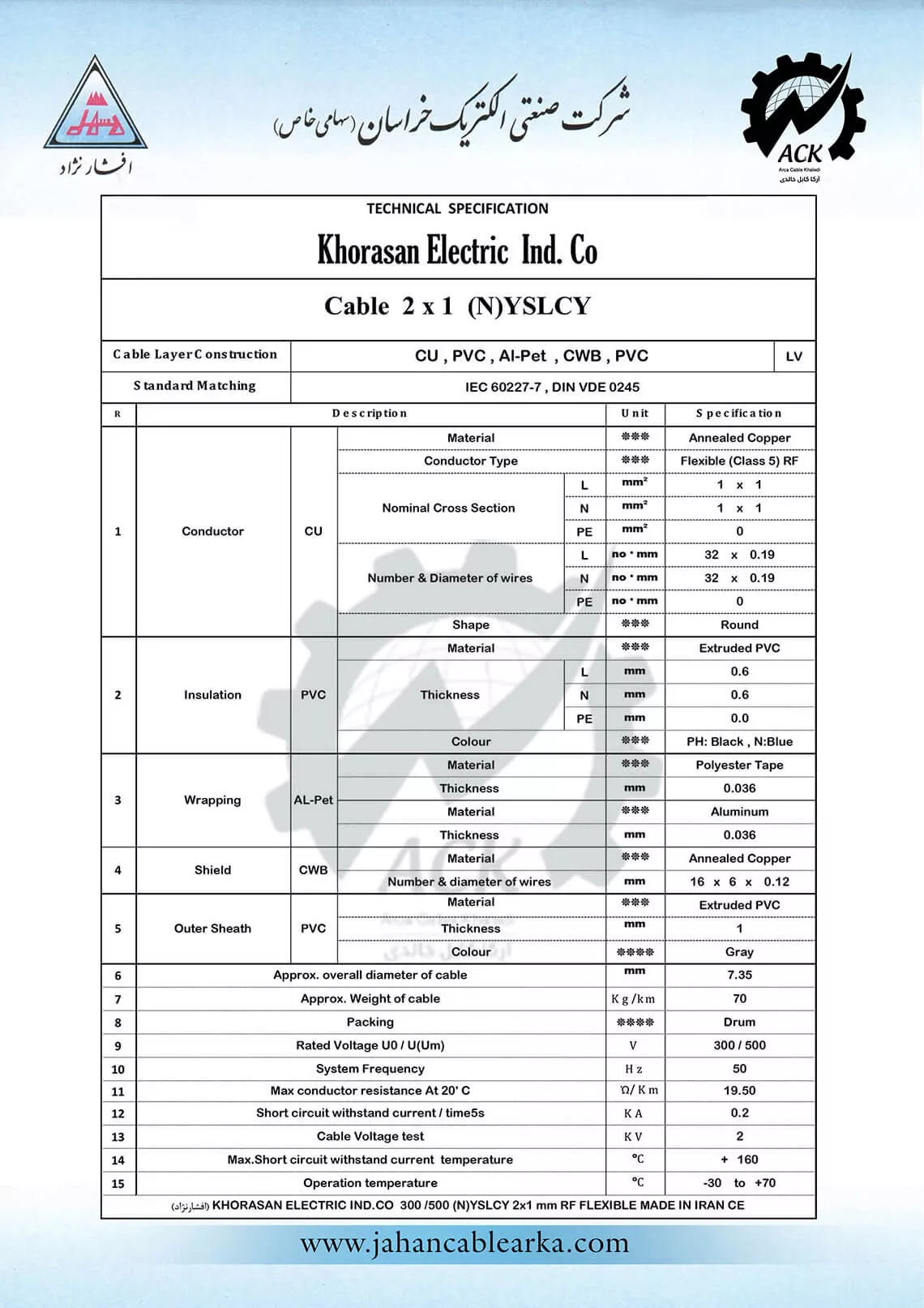

کابل شیلد دار 2x1 خراسان افشارنژاد
| سایز کابل : | 2 x 1 (N)YSLCY |
|---|---|
| نام کارخانه ی تولید کننده : | شرکت صنعتی الکتریک خراسان (افشارنژاد) |
| لایه های تشکیل دهنده کابل : | CU , PVC , Al-Pet , CWB , PVC |
| استاندارد اروپا : | IEC 60227-7 |
| استاندارد : | DIN VDE 0245 |
| جنس : | مس ساده ی آنیل شده |
| نوع هادی : | Flexible ( Class 5 ) RF |
| سطح مقطع اسمی : | 1 x 1 Lmm² |
| سطح مقطع اسمی : | 1 x 1 Nmm² |
| سطح مقطع اسمی : | 0 PEmm² |
| تعداد و دیاز فاز سیم : | 32 X 0.19 Lno*mm |
| تعداد و دیاز فاز سیم : | 32 X 0.19 Nno*mm |
| تعداد و دیاز فاز سیم : | 0 PEno*mm |
| شکل: | گرد |
| جنس: | پی وی سی فشرده |
| ضخامت : | 0.6 Lmm |
| ضخامت : | 0.6 Nmm |
| ضخامت : | 0.0 PEmm |
| رنگ : | PH: مشکی , N:آبی |
| جنس: | نوار پلی استر |
| ضخامت: | 0.036 mm |
| جنس : | آلومینیوم |
| ضخامت : | 0.036 mm |
| جنس : | مس آنیل شده |
| تعداد و دیاز سیم : | 16 x 6 x 0.12 mm |
| جنس : | پی وی سی فشرده |
| ضخامت : | 1 mm |
| رنگ : | خاکستری |
| قطر کلی کابل : | 7.35 mm |
| وزن کابل : | 70 Kg /km |
| بسته بندی : | Drum |
| ولتاژ نامی : | 300 / 500 V |
| فرکانس : | 50 Hz |
| حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد : | 19.50 Ὡ/ Km |
| اتصال کوتاه : | 0.2 KA |
| تست ولتاژ کابل : | 2 KV |
| دمای عایق در هنگام آزمایش : | 160 C |
| دمای کارکرد : | -30 to +70 c |
کابل شیلد دار 2x1 خراسان افشارنژاد
.webp)
.webp)
کابل شیلد دار 2x1.5 خراسان افشارنژاد
| سایز کابل : | 2 x 1.5 (N)YSLCY |
|---|---|
| نام کارخانه ی تولید کننده : | شرکت صنعتی الکتریک خراسان (افشارنژاد) |
| لایه های تشکیل دهنده کابل : | CU , PVC , Al-Pet , CWB , PVC |
| استاندارد اروپا : | IEC 60227-7 |
| استاندارد : | DIN VDE 0245 |
| جنس تشکیل دهنده : | مس ساده ی آنیل شده |
| نوع هادی : | Flexible ( Class 5 ) RF |
| سطح مقطع اسمی : | 1 x 1.5 Lmm² |
| سطح مقطع اسمی : | 1 x 1.5 Nmm² |
| سطح مقطع اسمی : | 0 PEmm² |
| تعداد و دیاز فاز سیم : | 30 X 0.24 Lno*mm |
| تعداد و دیاز فاز سیم : | 30 X 0.24 Nno*mm |
| تعداد و دیاز فاز سیم : | 0 PEno*mm |
| شکل: | گرد |
| جنس: | نوار پلی استر |
| ضخامت : | 0.036 mm |
| جنس : | آلومینیوم |
| جنس : | پی وی سی فشرده شده |
| ضخامت: | 0.036 mm |
| جنس : | مس آنیل شده |
| تعداد و قطر سیم ها : | 16 x 6 x 0.12 mm |
| جنس : | پی وی سی فشرده |
| ضخامت : | 1.0 mm |
| رنگ : | خاکستری |
| قطر کلی کابل : | 8.3 mm |
| وزن کابل : | 85 Kg /k |
| بسته بندی : | Drum |
| ولتاژ نامی : | 300 / 500 V |
| فرکانس : | 50 Hz |
| حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد : | 13.30 Ὡ/ Km |
| اتصال کوتاه : | 0.2 KA |
| تست ولتاژ کابل : | 2 KV |
| دمای عایق در هنگام آزمایش : | 160 C |
| دمای کارکرد : | -30 to +70 c |
کابل شیلد دار 2x1.5 خراسان افشارنژاد
.webp)
.webp)
.webp)

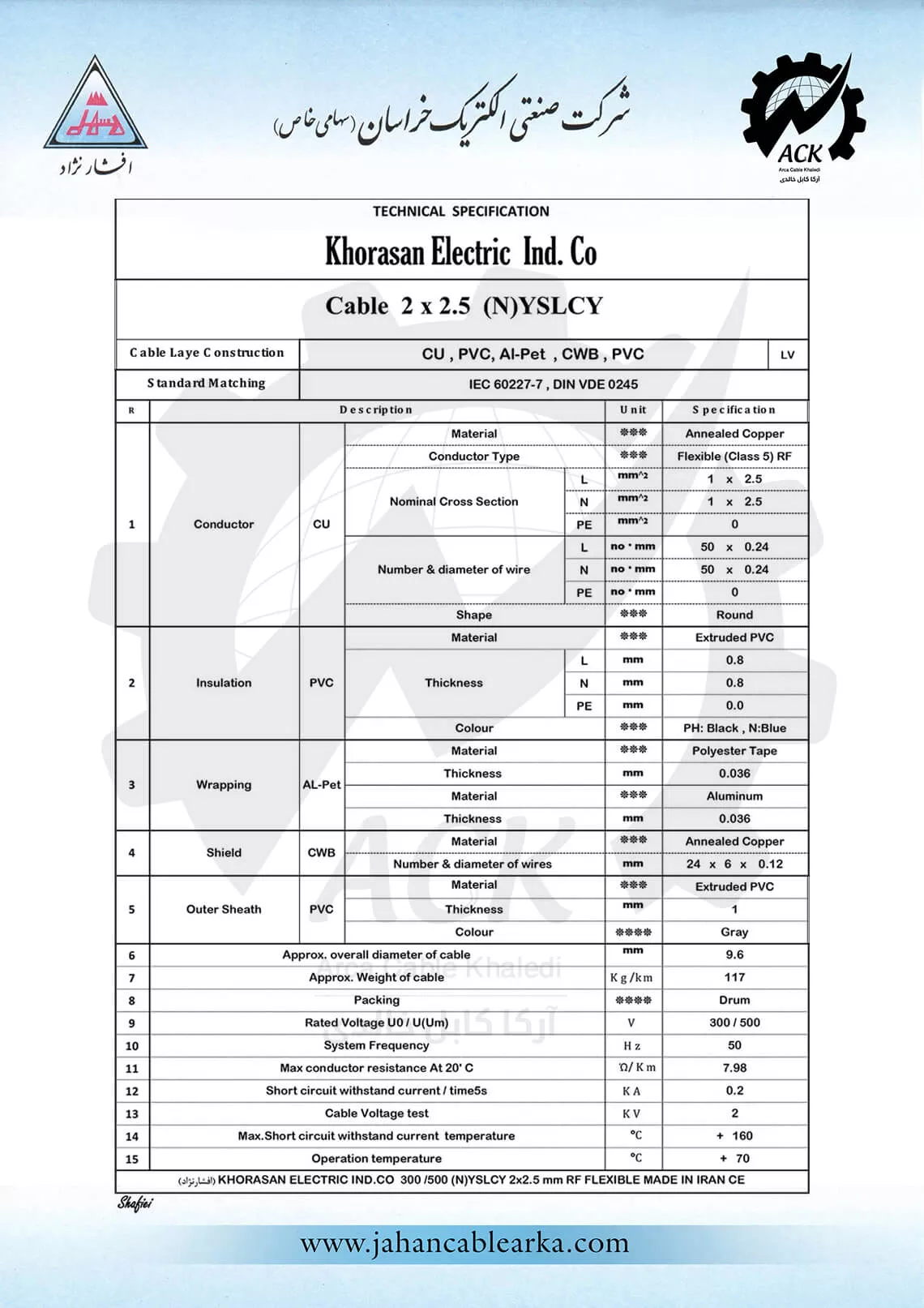

کابل شیلد دار 2x2.5 خراسان افشارنژاد
| سایز کابل : | 2 x 2.5 (N)YSLCY |
|---|---|
| نام کارخانه ی تولید کننده : | شرکت صنعتی الکتریک خراسان (افشارنژاد) |
| لایه های تشکیل دهنده کابل : | CU , PVC , Al-Pet , CWB , PVC |
| استاندارد اروپا : | IEC 60227-7 |
| استاندارد : | DIN VDE 0245 |
| جنس : | مس ساده ی آنیل شده |
| نوع هادی : | Flexible ( Class 5 ) RF |
| سطح مقطع اسمی : | 1 x 2.5 Lmm² |
| سطح مقطع اسمی : | 1 x 2.5 Nmm² |
| سطح مقطع اسمی : | 0 PEmm² |
| تعداد و دیاز فاز سیم : | 50 X 0.24 Lno*mm |
| تعداد و دیاز فاز سیم : | 50 X 0.24 Nno*mm |
| تعداد و دیاز فاز سیم : | 0 PEno*mm |
| شکل: | گرد |
| جنس: | پی وی سی فشرده |
| ضخامت : | 0.8 Lmm |
| ضخامت : | 0.8 Nmm |
| ضخامت : | 0.0 PEmm |
| رنگ : | PH: مشکی , N:آبی |
| جنس: | نوار پلی استر |
| ضخامت: | 0.036 mm |
| جنس : | آلومینیوم |
| ضخامت : | 0.036 mm |
| جنس : | مس آنیل شده |
| تعداد و دیاز سیم : | 24 x 6 x 0.12 mm |
| جنس : | پی وی سی فشرده |
| ضخامت : | 1 mm |
| رنگ : | خاکستری |
| قطر کلی کابل : | 9.6 mm |
| وزن کابل : | 117 Kg /km |
| بسته بندی : | Drum |
| ولتاژ نامی : | 300 / 500 V |
| فرکانس : | 50 Hz |
| حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد : | 7.98 Ὡ/ Km |
| اتصال کوتاه : | 0.2 KA |
| تست ولتاژ کابل : | 2 KV |
| دمای عایق در هنگام آزمایش : | 160 C |
| دمای کارکرد : | +70 c |
کابل شیلد دار 2x2.5 خراسان افشارنژاد
.webp)
.webp)
.webp)
کابل شیلد دار 3x1 خراسان افشارنژاد
| سایز کابل : | 3 x 1 (N)YSLCY |
|---|---|
| نام کارخانه ی تولید کننده : | شرکت صنعتی الکتریک خراسان (افشارنژاد) |
| لایه های تشکیل دهنده کابل : | CU , PVC , Al-Pet , CWB , PVC |
| استاندارد اروپا : | IEC 60227-7 |
| استاندارد : | DIN VDE 0245 |
| جنس : | مس ساده ی آنیل شده |
| نوع هادی : | Flexible ( Class 5 ) RF |
| سطح مقطع اسمی : | 1 x 1 Lmm² |
| سطح مقطع اسمی : | 1 x 1 Nmm² |
| سطح مقطع اسمی : | 1 x 1 PEmm² |
| تعداد و دیاز فاز سیم : | 32 X 0.19 Lno*mm |
| تعداد و دیاز فاز سیم : | 32 X 0.19 Nno*mm |
| تعداد و دیاز فاز سیم : | 32 X 0.19 PEno*mm |
| شکل: | گرد |
| جنس: | پی وی سی فشرده |
| ضخامت : | 0.6 Lmm |
| ضخامت : | 0.6 Nmm |
| ضخامت : | 0.6 PEmm |
| رنگ : | PH:مشکی,Earth,N:آبی |
| جنس: | نوار پلی استر |
| ضخامت: | 0.036 mm |
| جنس : | آلومینیوم |
| ضخامت : | 0.036 mm |
| جنس : | مس آنیل شده |
| تعداد و دیاز سیم : | 16 x 6 x 0.12 mm |
| جنس : | پی وی سی فشرده |
| ضخامت : | 1 mm |
| رنگ : | خاکستری |
| قطر کلی کابل : | 7.74 mm |
| وزن کابل : | 85 Kg /km |
| بسته بندی : | Drum |
| ولتاژ نامی : | 300 / 500 V |
| فرکانس : | 50 Hz |
| حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد : | 19.50 Ὡ/ Km |
| اتصال کوتاه : | 0.2 KA |
| تست ولتاژ کابل : | 2 KV |
| دمای عایق در هنگام آزمایش : | 160 C |
| دمای کارکرد : | -30 to +70 c |
کابل مخابراتی کابل شیلد دار 3x1 خراسان افشارنژاد
.webp)
.webp)
کابل شیلد دار 3x1.5 خراسان افشارنژاد
| سایز کابل : | 3 x 1.5 (N)YSLCY |
|---|---|
| نام کارخانه ی تولید کننده : | شرکت صنعتی الکتریک خراسان (افشارنژاد) |
| لایه های تشکیل دهنده کابل : | CU , PVC , Al-Pet , CWB , PVC |
| استاندارد اروپا : | IEC 60227-7 |
| استاندارد : | DIN VDE 0245 |
| جنس : | مس ساده ی آنیل شده |
| نوع هادی : | Flexible ( Class 5 ) RF |
| سطح مقطع اسمی : | 1 x 1.5 Lmm² |
| سطح مقطع اسمی : | 1 x 1.5 Nmm² |
| سطح مقطع اسمی : | 1 x 1.5 PEmm² |
| تعداد و دیاز فاز سیم : | 30 X 0.24 Lno*mm |
| تعداد و دیاز فاز سیم : | 30 X 0.24 Nno*mm |
| تعداد و دیاز فاز سیم : | 30 X 0.24 PEno*mm |
| شکل: | گرد |
| جنس: | پی وی سی فشرده |
| ضخامت : | 0.7 Lmm |
| ضخامت : | 0.7 Nmm |
| ضخامت : | 0.7 PEmm |
| رنگ : | PH: مشکی , N:آبی |
| جنس: | نوار پلی استر |
| ضخامت: | 0.036 mm |
| جنس : | آلومینیوم |
| ضخامت : | 0.036 mm |
| جنس : | مس آنیل شده |
| تعداد و دیاز سیم : | 24 x 6 x 0.12 mm |
| جنس : | پی وی سی فشرده |
| ضخامت : | 1.1 mm |
| رنگ : | خاکستری |
| قطر کلی کابل : | 8.72 mm |
| وزن کابل : | 108 Kg /km |
| بسته بندی : | Drum |
| ولتاژ نامی : | 300 / 500 V |
| فرکانس : | 50 Hz |
| حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد : | 13.30 Ὡ/ Km |
| اتصال کوتاه : | 0.2 KA |
| تست ولتاژ کابل : | 2 KV |
| دمای عایق در هنگام آزمایش : | 160 C |
| دمای کارکرد : | -30 to +70 c |
کابل شیلد دار 3x1.5 خراسان افشارنژاد
.webp)
.webp)
.webp)
کابل شیلد دار 3x2.5 خراسان افشارنژاد
| سایز کابل : | 3 x 2.5 (N)YSLCY |
|---|---|
| نام کارخانه ی تولید کننده : | شرکت صنعتی الکتریک خراسان (افشارنژاد) |
| لایه های تشکیل دهنده کابل : | CU , PVC , Al-Pet , CWB , PVC |
| استاندارد اروپا : | IEC 60227-7 |
| استاندارد : | DIN VDE 0245 |
| جنس : | مس ساده ی آنیل شده |
| نوع هادی : | Flexible ( Class 5 ) RF |
| سطح مقطع اسمی : | 1 x 2.5 Lmm² |
| سطح مقطع اسمی : | 1 x 2.5 Nmm² |
| سطح مقطع اسمی : | 1 x 2.5 PEmm² |
| تعداد و دیاز فاز سیم : | 50 X 0.24 Lno*mm |
| تعداد و دیاز فاز سیم : | 50 X 0.24 Nno*mm |
| تعداد و دیاز فاز سیم : | 50 X 0.24 PEno*mm |
| شکل: | گرد |
| جنس: | پی وی سی فشرده |
| ضخامت : | 0.8 Lmm |
| ضخامت : | 0.8 Nmm |
| ضخامت : | 0.8 PEmm |
| رنگ : | PH:مشکی,Earth,N:آبی |
| جنس: | نوار پلی استر |
| ضخامت: | 0.036 mm |
| جنس : | آلومینیوم |
| ضخامت : | 0.036 mm |
| جنس : | مس آنیل شده |
| تعداد و دیاز سیم : | 24 x 6 x 0.12 mm |
| جنس : | پی وی سی فشرده |
| ضخامت : | 1.1 mm |
| رنگ : | خاکستری |
| قطر کلی کابل : | 10.34 mm |
| وزن کابل : | 157 Kg /km |
| بسته بندی : | Drum |
| ولتاژ نامی : | 300 / 500 V |
| فرکانس : | 50 Hz |
| حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد : | 7.98 Ὡ/ Km |
| اتصال کوتاه : | 0.2 KA |
| تست ولتاژ کابل : | 2 KV |
| دمای عایق در هنگام آزمایش : | 160 C |
| دمای کارکرد : | -30 to +70 c |
کابل شیلد دار 3x2.5 خراسان افشارنژاد
.webp)
.webp)
.webp)
کابل شیلد دار 4x1 خراسان افشارنژاد
| سایز کابل : | 4 x 1 (N)YSLCY |
|---|---|
| نام کارخانه ی تولید کننده : | شرکت صنعتی الکتریک خراسان (افشارنژاد) |
| لایه های تشکیل دهنده کابل : | CU , PVC , Al-Pet , CWB , PVC |
| استاندارد اروپا : | IEC 60227-7 |
| استاندارد : | DIN VDE 0245 |
| جنس : | مس ساده ی آنیل شده |
| نوع هادی : | Flexible ( Class 5 ) RF |
| سطح مقطع اسمی : | 3 x 1 Lmm² |
| سطح مقطع اسمی : | 1 x 1 Nmm² |
| سطح مقطع اسمی : | 0 PEmm² |
| تعداد و دیاز فاز سیم : | 32 X 0.19 Lno*mm |
| تعداد و دیاز فاز سیم : | 32 X 0.19 Nno*mm |
| تعداد و دیاز فاز سیم : | 0 PEno*mm |
| شکل: | گرد |
| جنس: | پی وی سی فشرده |
| ضخامت : | 0.6 Lmm |
| ضخامت : | 0.6 Nmm |
| ضخامت : | 0.0 PEmm |
| رنگ : | زرد ،قرمز، مشکی ، آبی |
| جنس: | نوار پلی استر |
| ضخامت: | 0.036 mm |
| جنس : | آلومینیوم |
| ضخامت : | 0.036 mm |
| جنس : | مس آنیل شده |
| تعداد و دیاز سیم : | 24 x 6 x 0.12 mm |
| جنس : | پی وی سی فشرده |
| ضخامت : | 1 mm |
| رنگ : | خاکستری |
| قطر کلی کابل : | 8.35 mm |
| وزن کابل : | 105 Kg /km |
| بسته بندی : | Drum |
| ولتاژ نامی : | 300 / 500 V |
| فرکانس : | 50 Hz |
| حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد : | 19.50 Ὡ/ Km |
| اتصال کوتاه : | 0.2 KA |
| تست ولتاژ کابل : | 2 KV |
| دمای عایق در هنگام آزمایش : | 160 C |
| دمای کارکرد : | -30 to +70 c |
کابل شیلد دار 4x1 خراسان افشارنژاد
.webp)
.webp)
کابل شیلد دار 4x1.5 خراسان افشارنژاد
| سایز کابل : | 4 x 1.5 (N)YSLCY |
|---|---|
| نام کارخانه ی تولید کننده : | شرکت صنعتی الکتریک خراسان (افشارنژاد) |
| لایه های تشکیل دهنده کابل : | CU , PVC , Al-Pet , CWB , PVC |
| استاندارد اروپا : | IEC 60227-7 |
| استاندارد : | DIN VDE 0245 |
| جنس : | مس ساده ی آنیل شده |
| نوع هادی : | Flexible ( Class 5 ) RF |
| سطح مقطع اسمی : | 3 x 1.5 Lmm² |
| سطح مقطع اسمی : | 1 x 1.5 Nmm² |
| سطح مقطع اسمی : | 0 PEmm² |
| تعداد و دیاز فاز سیم : | 30 X 0.24 Lno*mm |
| تعداد و دیاز فاز سیم : | 30 X 0.24 Nno*mm |
| تعداد و دیاز فاز سیم : | 0 PEno*mm |
| شکل: | گرد |
| جنس: | پی وی سی فشرده |
| ضخامت : | 0.7 Lmm |
| ضخامت : | 0.7 Nmm |
| ضخامت : | 0.0 PEmm |
| رنگ : | PH:PH: مشکی,قرمز,زرد,N:آبی |
| جنس: | نوار پلی استر |
| ضخامت: | 0.036 mm |
| جنس : | آلومینیوم |
| ضخامت : | 0.036 mm |
| جنس : | مس آنیل شده |
| تعداد و دیاز سیم : | 24 x 6 x 0.12 mm |
| جنس : | پی وی سی فشرده |
| ضخامت : | 1.1 mm |
| رنگ : | خاکستری |
| قطر کلی کابل : | 9.7 mm |
| وزن کابل : | 139 Kg /km |
| بسته بندی : | Drum |
| ولتاژ نامی : | 300 / 500 V |
| فرکانس : | 50 Hz |
| حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد : | 13.30 Ὡ/ Km |
| اتصال کوتاه : | 0.2 KA |
| تست ولتاژ کابل : | 2 KV |
| دمای عایق در هنگام آزمایش : | 160 C |
| دمای کارکرد : | -30 to +70 c |
کابل مخابراتی کابل شیلد دار 4x1.5 خراسان افشارنژاد
.webp)
.webp)
کابل شیلد دار 4x2.5 خراسان افشارنژاد
| سایز کابل : | 4 x 2.5 (N)YSLCY |
|---|---|
| نام کارخانه ی تولید کننده : | شرکت صنعتی الکتریک خراسان (افشارنژاد) |
| لایه های تشکیل دهنده کابل : | CU , PVC , Al-Pet , CWB , PVC |
| استاندارد اروپا : | IEC 60227-7 |
| استاندارد : | DIN VDE 0245 |
| جنس : | مس ساده ی آنیل شده |
| نوع هادی : | Flexible ( Class 5 ) RF |
| سطح مقطع اسمی : | 3 x 2.5 Lmm² |
| سطح مقطع اسمی : | 1 x 2.5 Nmm² |
| سطح مقطع اسمی : | 0 PEmm² |
| تعداد و دیاز فاز سیم : | 50 X 0.24 Lno*mm |
| تعداد و دیاز فاز سیم : | 50 X 0.24 Nno*mm |
| تعداد و دیاز فاز سیم : | 0 PEno*mm |
| شکل: | گرد |
| جنس: | پی وی سی فشرده |
| ضخامت : | 0.8 Lmm |
| ضخامت : | 0.8 Nmm |
| ضخامت : | 0.0 PEmm |
| رنگ : | PH: مشکی,قرمز,زرد,N:آبی |
| جنس: | نوار پلی استر |
| ضخامت: | 0.036 mm |
| جنس : | آلومینیوم |
| ضخامت : | 0.036 mm |
| جنس : | مس آنیل شده |
| تعداد و دیاز سیم : | 24 x 6 x 0.12 mm |
| جنس : | پی وی سی فشرده |
| ضخامت : | 1.2 mm |
| رنگ : | خاکستری |
| قطر کلی کابل : | 11.44 mm |
| وزن کابل : | 198 Kg /km |
| بسته بندی : | Drum |
| ولتاژ نامی : | 300 / 500 V |
| فرکانس : | 50 Hz |
| حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد : | 7.98 Ὡ/ Km |
| اتصال کوتاه : | 0.2 KA |
| تست ولتاژ کابل : | 2 KV |
| دمای عایق در هنگام آزمایش : | 160 C |
| دمای کارکرد : | -30 to +70 c |
کابل شیلد دار 4x2.5 خراسان افشارنژاد
.webp)
.webp)
.webp)
کابل شیلد دار 5x1 خراسان افشارنژاد
| سایز کابل : | 5 x 1 (N)YSLCY |
|---|---|
| نام کارخانه ی تولید کننده : | شرکت صنعتی الکتریک خراسان (افشارنژاد) |
| لایه های تشکیل دهنده کابل : | CU , PVC , Al-Pet , CWB , PVC |
| استاندارد اروپا : | IEC 60227-7 |
| استاندارد : | DIN VDE 0245 |
| جنس : | مس ساده ی آنیل شده |
| نوع هادی : | Flexible ( Class 5 ) RF |
| سطح مقطع اسمی : | 3 x 1 Lmm² |
| سطح مقطع اسمی : | 1 x 1 Nmm² |
| سطح مقطع اسمی : | 1 x 1 PEmm² |
| تعداد و دیاز فاز سیم : | 32 X 0.19 Lno*mm |
| تعداد و دیاز فاز سیم : | 32 X 0.19 Nno*mm |
| تعداد و دیاز فاز سیم : | 32 X 0.19 PEno*mm |
| شکل: | گرد |
| جنس: | پی وی سی فشرده |
| ضخامت : | 0.6 Lmm |
| ضخامت : | 0.6 Nmm |
| ضخامت : | 0.6 PEmm |
| رنگ : | آبی,قرمز,قهوه ای,Earth,مشکی |
| جنس: | نوار پلی استر |
| ضخامت: | 0.036 mm |
| جنس : | آلومینیوم |
| ضخامت : | 0.036 mm |
| جنس : | مس آنیل شده |
| تعداد و دیاز سیم : | 24 x 6 x 0.12 mm |
| جنس : | پی وی سی فشرده |
| ضخامت : | 1.1 mm |
| رنگ : | خاکستری |
| قطر کلی کابل : | 9.3 mm |
| وزن کابل : | 131 Kg /km |
| بسته بندی : | Drum |
| ولتاژ نامی : | 300 / 500 V |
| فرکانس : | 50 Hz |
| حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد : | 19.50 Ὡ/ Km |
| اتصال کوتاه : | 0.2 KA |
| تست ولتاژ کابل : | 2 KV |
| دمای عایق در هنگام آزمایش : | 160 C |
| دمای کارکرد : | -30 to +70 c |
کابل شیلد دار 5x1 خراسان افشارنژاد
.webp)
.webp)
.webp)
کابل شیلد دار 5x1.5 خراسان افشارنژاد
سایز کابل : | 5 x 1.5 (N)YSLCY |
|---|---|
نام کارخانه ی تولید کننده : | شرکت صنعتی الکتریک خراسان (افشارنژاد) |
لایه های تشکیل دهنده کابل : | CU , PVC , Al-Pet , CWB , PVC |
استاندارد اروپا : | IEC 60227-7 |
استاندارد : | DIN VDE 0245 |
جنس : | مس ساده ی آنیل شده |
نوع هادی : | Flexible ( Class 5 ) RF |
سطح مقطع اسمی : | 3 x 1.5 Lmm² |
سطح مقطع اسمی : | 1 x 1.5 Nmm² |
سطح مقطع اسمی : | 1 x 1.5 PEmm² |
تعداد و دیاز فاز سیم : | 30 X 0.24 Lno*mm |
تعداد و دیاز فاز سیم : | 30 X 0.24 Nno*mm |
تعداد و دیاز فاز سیم : | 30 X 0.24 PEno*mm |
شکل: | گرد |
جنس: | پی وی سی فشرده |
ضخامت : | 0.7 Lmm |
ضخامت : | 0.7 Nmm |
ضخامت : | 0.7 PEmm |
رنگ : | آبی,قرمز,قهوه ای,Earth,مشکی |
جنس: | نوار پلی استر |
ضخامت: | 0.036 mm |
جنس : | آلومینیوم |
ضخامت : | 0.036 mm |
جنس : | مس آنیل شده |
تعداد و دیاز سیم : | 24 x 6 x 0.12 mm |
جنس : | پی وی سی فشرده |
ضخامت : | 1.2 mm |
رنگ : | خاکستری |
قطر کلی کابل : | 10.74 mm |
وزن کابل : | 173 Kg /km |
بسته بندی : | Drum |
ولتاژ نامی : | 300 / 500 V |
فرکانس : | 50 Hz |
حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد : | 13.30 Ὡ/ Km |
اتصال کوتاه : | 0.2 KA |
تست ولتاژ کابل : | 2 KV |
دمای عایق در هنگام آزمایش : | 160 C |
دمای کارکرد : | -30 to +70 c |
کابل شیلد دار 5x1.5 خراسان افشارنژاد
.webp)
.webp)
.webp)
